常見的電地暖分為發熱電纜電地暖、碳纖維發熱電纜和電熱膜電地暖，采暖原理都是將電能轉化為熱能實現低溫熱輻射采暖。由于安裝方便、使用安全、采暖效果好，發熱電纜已經成為電地暖的首選產品。那么發熱電纜具體是怎么鋪設的呢？秦星暖通給大家了解發熱電纜電地暖的安裝示意圖，希望能幫助到大家。

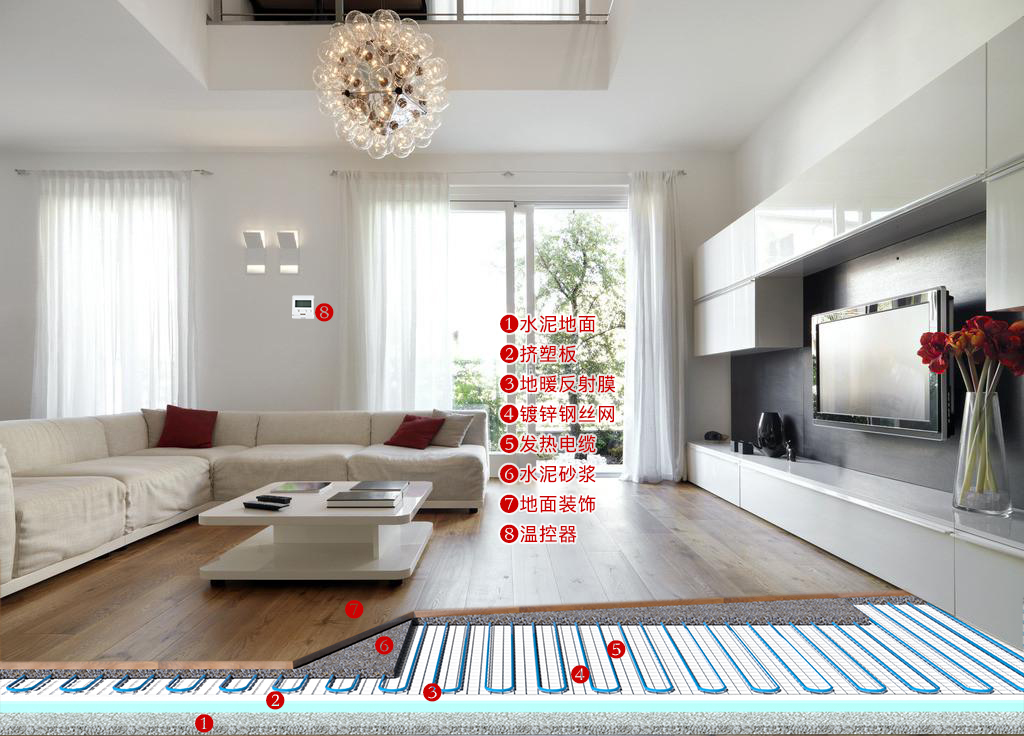

發熱電纜電地暖組成：保溫板、地暖反射膜、鋼絲網、發熱電纜、卡扣、填充層、地面裝飾層、溫控器，如圖所示:
保溫板：防止溫度向下傳遞，選擇保溫板時選擇隔熱性能好的保溫板，比較好的是酚醛保溫板。
地暖反射膜：主要是防止熱量從地下散失，從而 有效的提高熱量反射和輻射能力，確保室內溫度的恒定。
鋼絲網：為了固定發熱電纜，同時可以起到加強加筋的作用，加固回填的強度，防裂。
發熱電纜：電地暖系統中最重要的組成部分，發熱電纜通電后將電能轉化為熱能，加熱地面結構層，將熱量輻射到人體及房屋結構。發熱電纜最高工作溫度為65℃，使用更安全。
卡扣：固定發熱電纜，保證鋪設質量。
填充層：回填層對電地暖起到保護與蓄熱散熱的作用，回填層的好壞對地面的散熱效果存在極大的影響。需要注意的是，電地暖回填不僅需要對回填材質多加注意，同時也要充分留意回填時的施工措施。只有對回填的注意事項多加留心，才能使電地暖的功效達到最大化。
溫控器：電地暖溫控器的作用主要是用來控制地暖的溫度，不同的溫控器使用時有所不同的。溫控器在電地暖系統中有著非常重要的作用，不但關系到地暖的使用，還直接關系到能耗。電地暖作為獨立采暖系統，電地暖是通過溫控器來調節控制地暖溫度的，所以溫控器也是電地暖系統中重要的組成部分。
從以上分析結合發熱電纜電地暖示意圖，可以很清晰的了解了發熱電纜的組成，發熱電纜電地暖可實現分室分時采暖，結合智能溫控器形成智能電地暖系統。
